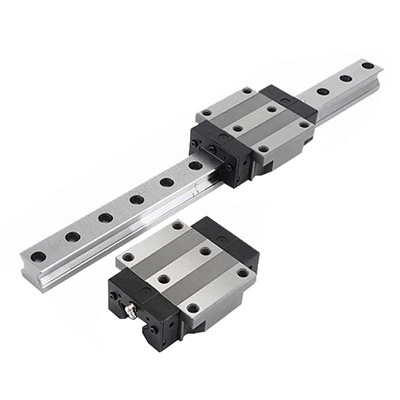

Heavy{0}}Duty Linear Guide on täpne juhtkomponent, mis on loodud suure-koormuse ja kõrge{2}}jäikuse töötingimuste jaoks. See teostab lineaarset liikumisjuhtimist kuulide või rullide kokkupuutel liuguri ja juhtrööpa vahel. Tänu integreeritud karastatud juhtsiinile ja tugevdatud liugurkonstruktsioonile koos täppislihvimistehnoloogiaga suudab see säilitada suure-täpse liikumise trajektoori, kandes samal ajal tuhandete njuutonite suurust koormust, neelab tõhusalt lööke ja vibratsiooni seadme töötamise ajal. Seda kasutatakse laialdaselt rasketes -CNC-tööpinkides, metallurgiaseadmetes, sadamamasinates, suurtes automatiseeritud tootmisliinides ja muudes tööstusvaldkondades, kus on ranged nõuded -kandevõimele ja juhtimistäpsusele, ning see on põhikomponent raskete masinate stabiilse töö tagamiseks.
Toote eelised
Pakume erinevaid ülekandekomponente
Ülitugev{0}}koormuslaager, kõrge jäikus
Võttes kasutusele rull- või mitmerealise kuuli{0}}konstruktsiooni, võib maksimaalne staatiline koormus ulatuda 1200 kN-ni. Juhtrööpa sektsioon on optimeeritud mehaanilise struktuuriga ning radiaalne ja ümberminek jäikus on suurem kui 50% võrreldes tavaliste juhtsiinidega, mis taluvad stabiilselt raskete seadmete löögikoormust ja ekstsentrilist koormust.
Täpne juhtimine, stabiilne töö
Juhtrööpa rööbastee töödeldakse ülitäpse{0}}lihvimisega, sirguse veaga 0,01 mm/1000 mm või sellega võrdne. Liuguril ja juhtsiinil on eelkoormuse konstruktsioon, mis kõrvaldab lüngad ja parandab juhtimise täpsust, tagades, et seadmed ei liiguks ega kaldu suurel-kiirusel töötamise ajal.
Kulumis--- ja korrosioonikindel-, pikk kasutusiga
Juhtrööpa pind on kroomitud{0}}või nitreeritud, mis parandab korrosioonikindlust rohkem kui 3 korda. Liuguril on sisseehitatud-pikatoimeline-määrdesüsteem ja tolmukindel-tihendusrõngas, mis takistab tõhusalt rauaviilide, tolmu ja muude saasteainete sissetungimist ning kasutusiga võib karmides tööstuskeskkondades siiski ulatuda üle 20 000 tunni.
Paindlik paigaldus, tugev kohanemisvõime
Toetab ühe-rööpa, kahe-rööpa ja mitme-rööpa kombineeritud paigaldust. Juhtrööpa kahte otsa saab kohandada-töödelda positsioneerimisavadega, et kohaneda erinevate seadmete paigaldusruumivajadustega; Saadaval on mitu liuguri spetsifikatsiooni, et vastata keerulistele töötingimustele segatud kergete ja raskete koormustega.
Toodete kirjeldus
Toodete kirjeldus
Meie tehas
Paigaldus ja hooldus
1
Paigaldusmärkused
Paigalduspind peab olema freesitud või lihvitud, tasapinnaga 0,03 mm/m või sellega võrdne ja karedusega Ra 1,6 μm või vähem; Juhtrööpa kinnituspoltidena tuleks kasutada kõrge-tugevaid polte, mis tuleb pingutada vastavalt määratud pöördemomendile (M12 poltide soovitatav pöördemoment on 45–55 N・m). Pärast paigaldamist tuleks kontrollida juhtrööpa paralleelsust ja tasasust.
2
Soovitused hoolduseks
Kontrollige iganädalaselt liuguri määrdeõli mahtu ja lisage kord kuus spetsiaalset liitium{0}}põhist määret; puhastage juhtrööpa pinnale sattunud mustused kord kvartalis ja kontrollige tolmu{1}}kindla tihendusrõnga terviklikkust; tolmuses keskkonnas on soovitatav paigaldada oreli-tüüpi kaitsekate või kaabitsa tolmu-kindel seade.
Tellimuse teave
Kohandatavad tooted
Heavy{0}}Duty Linear Guide võimaldab kohandada juhtsiinide pikkust, täpsusklassi, liugurite arvu ja spetsiaalseid pinnatöötlusi (nt-roostevastaseid katteid ja kulumiskindlaid{2}}katteid).
Pakutakse tasuta valiku arvutamise teenust ning soovitatakse sobivaid mudeleid vastavalt kliendi parameetritele nagu koormus, kiirus ja käik.
Toote saatmine
Näidiste tarnetsükkel on 7-10 tööpäeva, hulgitellimuse tarnetsükkel on 15-30 tööpäeva, toetades selliseid rahvusvahelisi kaubandustingimusi nagu EXW, FOB ja CIF ning esitades päritolusertifikaadi ja kvaliteedikontrolli aruande.
